產品分類：開關柜電動操作控制裝置
產品簡介：DH500 系列智能開關柜電動操作控制裝置把DH600 系列智能開關柜操作監控裝置中對接地開關分合操作的控制功能和對手車出進操作的控制功能單獨分離出來，從而使得外形更小，價格更低，便于推廣應用。 智能開關柜電動操作控制裝置
在線咨詢DH500 系列智能開關柜電動操作控制裝置把DH600 系列智能開關柜操作監控裝置中對接地開關分合操作的控制功能和對手車出進操作的控制功能單獨分離出來，從而使得外形更小，價格更低，便于推廣應用。
外形及安裝尺寸
該裝置推薦以卡軌安裝方式安裝于二次儀表室內，也可用螺絲固定安裝，具體外形及安裝尺寸如下圖：

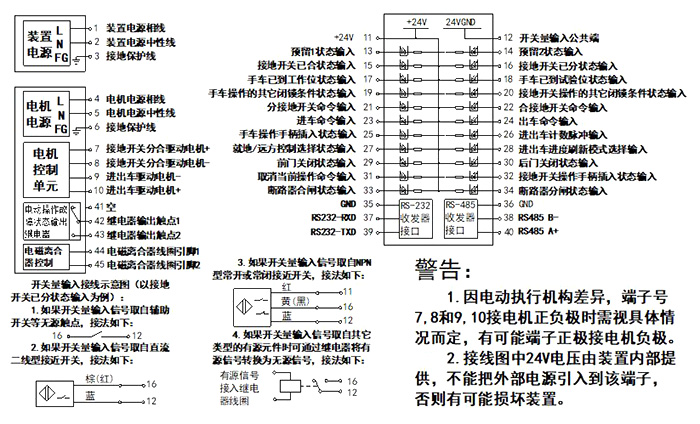

端子接線圖
智能開關柜電動操作控制裝置概述
為了能在現有的條件下生產出性能可靠且具備電動操作功能的開關柜，除了需要全新結構的電動執行機構外，功能完善的控制裝置也是必不可少的。DH500、DH450、DH420、 DH410、DH400、DH300以及DH200系列智能開關柜電動操作控制裝置采用了科學合理的控制和保護算法，可以顯著提高開關柜電動操作的可靠性。
智能開關柜電動操作控制裝置特點
應用自適應控制算法，通過檢測電動操作過程中電機電流的大小來判斷手車進出或接地開關分合過程的受力情況，并調整電機轉速及扭矩（模擬手動操作），使電動操作的全過程處于精確控制下，解決了傳統控制模式下只判斷到位信號而無法具體控制操作過程的弊病，大大降低了電動執行機構堵轉風險。
驅動電機可實現軟起動和軟停止。軟起動保證電機最大電流不出現在起動階段，使電機堵轉保護準確可靠，并可避免電機起動時沖擊電流對電機造成損傷，同時也能防止引起電源電壓跌落影響其它設備正常工作。軟停止可消除電動執行機構慣性影響，使控制過程更精確。
電動操作過程采用了分段變速控制方式，在軟起動后電機以較高速度運行，當到達參數設定的減速位置后以設定的低速運行。這樣可以避免高速運行到位時機構因受阻力過大導致變形而縮短機械壽命。
驅動電機堵轉保護功能有效避免了故障的發生和擴大。
電動操作過程中電機電流值按序存貯，可供監控系統批量讀取，通過對讀取的電流值序列進行分析，可判斷操作全過程的受力情況。
電動操作過程中電機堵轉電流曲線
